كيفية التحقق من نظام إدارة البطارية (BMS) الخاص بالبطارية بحثًا عن الأخطاء

إذا كنت تمتلك دراجة كهربائية، فمن المحتمل أنك واجهت مشكلات في البطارية في مرحلة ما. أحد الأسباب الشائعة وراء العديد من مشكلات BMS لبطارية ebike هو نظام إدارة البطارية (BMS). تعمل لوحة الدائرة الصغيرة الموجودة داخل حزمة بطارية الليثيوم بمثابة حارس ذكي-تحمي خلايا البطارية من الشحن الزائد، والتفريغ الزائد-، والتيار الزائد، ودرجات الحرارة القصوى. كما أنه يساعد في الحفاظ على توازن جميع الخلايا بحيث يتم شحنها وتفريغها بالتساوي.

عندما يحدث خطأ في نظام إدارة المباني، يمكن أن يسبب مشاكل محبطة مثل عدم شحن البطارية بشكل صحيح، أو انقطاع التيار الكهربائي المفاجئ أثناء الركوب، أو فقدان النطاق السريع، أو تراكم الحرارة بشكل غير عادي. غالبًا ما تحاكي أخطاء BMS الخاصة ببطارية الدراجة الكهربائية هذه البطارية الفارغة، مما يدفع العديد من الدراجين إلى استبدال المجموعة بأكملها دون داع.

في هذا الدليل، سنساعدك على تحديد ما إذا كانت مشكلتك هي بالفعل مشكلة BMS لبطارية الليثيوم ونعرض لك طرقًا بسيطة للتحقق منها بنفسك باستخدام الأدوات الأساسية. يمكن أن يوفر لك هذا الوقت والمال عن طريق تجنب عمليات الاستبدال العمياء.

العلامات الشائعة لخلل BMS في بطاريات الدراجة الكهربائية

التعرف على الأعراض مبكرًا يمكن أن يمنع حدوث مشكلات أكبر. فيما يلي أعراض خطأ نظام إدارة المباني (BMS) الأكثر شيوعًا في بطاريات الدراجة الإلكترونية-:

1. تظهر البطارية ممتلئة على الشاحن (يضيء الضوء الأخضر بسرعة)، ولكنها تنتهي بسرعة عند بدء الركوب.
2. يظل الشاحن باللون الأحمر لفترة طويلة جدًا أو يتحول إلى اللون الأخضر قبل الأوان دون شحنه بالكامل.
3. انقطاع التيار الكهربائي بشكل مفاجئ أثناء الركوب، حتى عندما يظهر مؤشر البطارية وجود الكثير من الشحن المتبقي.
4. تصبح البطارية ساخنة بشكل غير عادي أثناء الشحن أو الاستخدام.
5. تتقلب قراءات الجهد بشكل كبير أو لا تتطابق مع المستوى المتوقع.
6. لن يتم تشغيل الدراجة على الإطلاق، أو لن تقبل البطارية أي شحن.
7. ينخفض ​​النطاق بشكل كبير مقارنة بما كانت عليه عندما كانت البطارية جديدة.
8. تظهر مجموعات الخلايا الفردية (إذا كان بإمكانك قياسها) اختلافات كبيرة في الجهد-بعضها مرتفع وبعضها منخفض.
9. يتصرف ضوء الشاحن بشكل غريب، مثل وميض أنماط الخطأ.
10. تتنقل حماية التيار الزائد بسهولة شديدة، مما يؤدي إلى قطع الطاقة أثناء التسارع الطبيعي.

إذا كنت تعاني من واحد أو أكثر من أعراض مشكلات نظام إدارة الدراجة الإلكترونية، فقد حان الوقت لمزيد من التحقيق. أحد الأسباب الشائعة لعدم شحن بطارية الدراجة الكهربائية هو القفل الوقائي الناتج عن نظام إدارة المباني.

كيفية معرفة ما إذا كان هناك خطأ في BMS أو خلايا بطارية تالفة

قبل التعمق في الاختبارات، من المفيد التمييز سريعًا-يخلط العديد من الركاب بين أخطاء BMS والتلف الفعلي للخلايا. إليك مقارنة بسيطة:

إذا كانت أعراضك تميل نحو العمود الأيسر، فمن المحتمل أنك تتعامل مع مشكلة BMS بدلاً من الخلايا الميتة. هذه أخبار جيدة-غالبًا ما تكون مشكلات نظام إدارة المباني أسهل (وأرخص) في معالجتها.

الأدوات التي ستحتاجها واحتياطات السلامة

لا تحتاج إلى معدات فاخرة لإجراء فحوصات BMS الأساسية على بطارية الليثيوم الخاصة بك. إليك ما يجب جمعه:

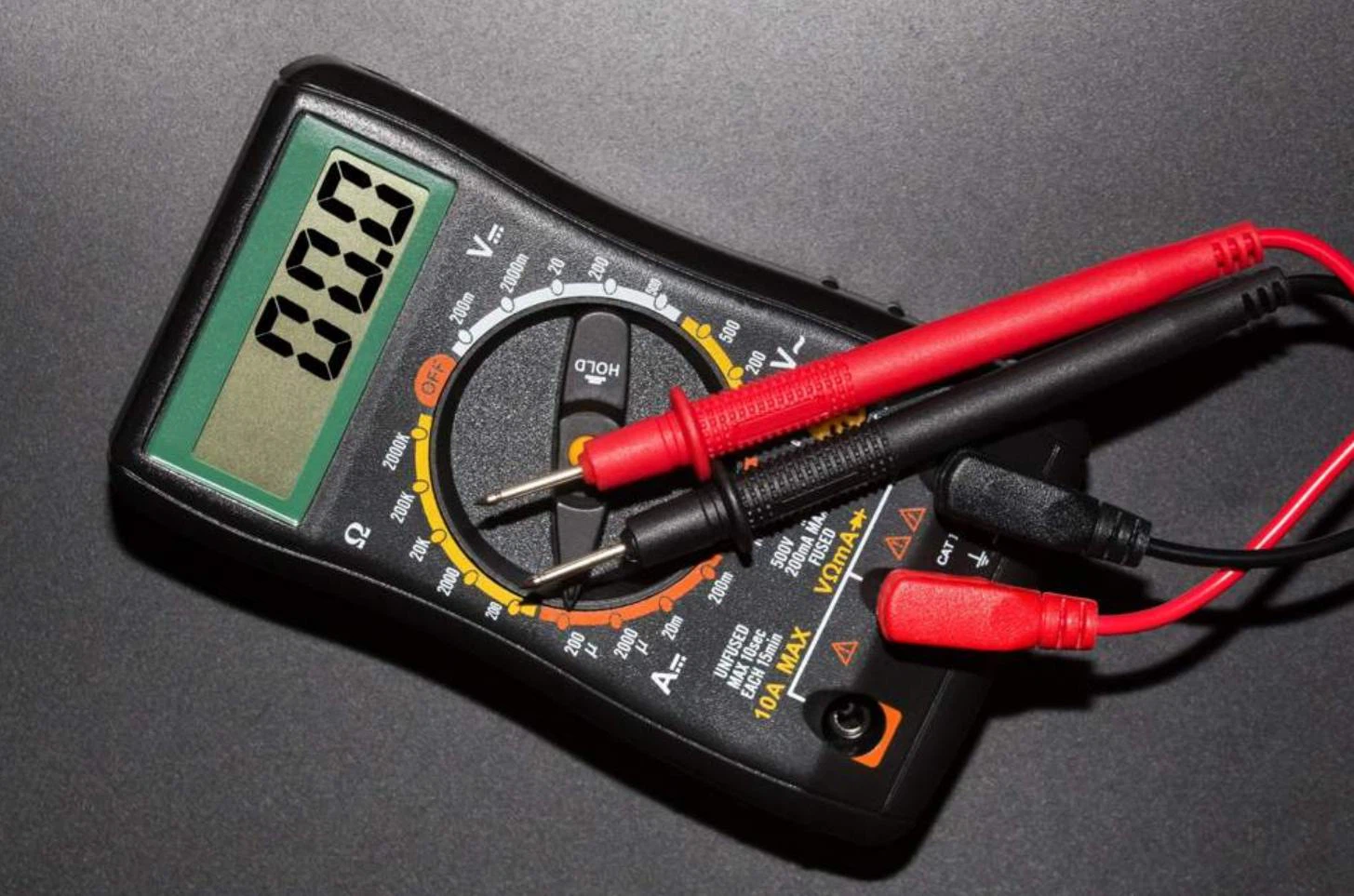

• مقياس رقمي متعدد (ضروري لفحص الجهد الكهربائي-أي مقياس أساسي يعمل).
• الشاحن العادي الخاص بك.
• اختياري: جهاز اختبار حمل صغير أو مقاوم قدرة عالية-لاختبار التفريغ.

السلامة أولاً-يمكن أن تكون بطاريات الليثيوم خطيرة إذا تم التعامل معها بطريقة خاطئة:

• اعمل دائمًا في منطقة- جيدة التهوية بعيدًا عن المواد القابلة للاشتعال.
• ارتداء نظارات وقفازات السلامة.
• لا تقم أبدًا بتقصير-دائرة المحطات الطرفية.
• افصل البطارية عن الدراجة قبل الاختبار.
• تجنب التفريغ الساكن-المس جسمًا معدنيًا مؤرضًا أولاً.
• إذا كانت العبوة منتفخة أو ساخنة أو تالفة، توقف فورًا وتخلص منها بأمان.

دليل الخطوات-بواسطة-دليل الخطوات: كيفية اختبار نظام إدارة البطارية لبطارية الدراجة الإلكترونية - بحثًا عن الأعطال

الآن بعد أن أصبحت أدواتك جاهزة وفهمت الأعراض الشائعة، دعنا ننتقل إلى خطوات اختبار BMS لبطارية الدراجة الكهربائية الفعلية. تستخدم طرق استكشاف أخطاء BMS لبطارية الليثيوم وإصلاحها مقياسًا رقميًا متعددًا لمساعدتك في تحديد المشكلات. تابع بعناية-يمكن لمعظم الركاب القيام بذلك في المنزل.

1. تحقق من الجهد الإجمالي للبطارية وإخراج الشاحن

اضبط المقياس المتعدد على جهد التيار المستمر (أعلى من التصنيف الاسمي للبطارية، على سبيل المثال، 60 فولت لحزمة 48 فولت). المس المسبار الأحمر بالطرف الموجب والأسود بالسالب. يجب أن تقرأ بطارية 48 فولت مشحونة بالكامل حوالي 54-54.6 فولت. إذا كان أقل بكثير ولن يتم الشحن، لاحظ ذلك. ثم اختبر الشاحن الخاص بك بمفرده، حيث يجب أن يخرج أعلى قليلاً من الحد الأقصى للبطارية (على سبيل المثال، 54.6 فولت لنظام 48 فولت).

2. قم بقياس جهد خرج البطارية تحت عدم التحميل ومع الحمل

أولاً، لا يوجد تحميل: قم بالقياس عند منفذ التفريغ. ثم قم بتوصيل البطارية بالدراجة (أو بحمولة صغيرة) وقم بالقياس مرة أخرى أثناء سحب الطاقة. إذا انخفض الجهد بشكل كبير تحت الحمل الخفيف، فقد ينقطع نظام إدارة المباني (BMS) بسبب الحماية من التيار الزائد.

3. اختبر جهد منفذ الشحن

قم بتوصيل الشاحن وقياس الجهد عند دبابيس منفذ الشحن. يجب أن تشاهد الإخراج الكامل للشاحن. إذا كانت صفرًا أو منخفضة جدًا، فمن الممكن أن يتم حظر دائرة شحن BMS.

4. افتح حزمة البطارية وقم بقياس انخفاض الجهد عبر إدخال/إخراج BMS

افتح العبوة بعناية (يتقلص الغلاف أو البراغي). قم بقياس الجهد مباشرة على جانب الخلية (إدخال BMS) وعلى أطراف الإخراج. إذا كان هناك فرق كبير (أكثر من 0.1-0.2 فولت)، فقد تكون وحدات BMS MOSFET معطلة.

5. التحقق من الفولتية مجموعة الخلايا الفردية لتحقيق التوازن

ابحث عن أسلاك التوازن الموجودة على BMS (أسلاك رفيعة متصلة بكل مجموعة خلايا). قم بقياس جهد كل مجموعة تسلسلية-يجب أن تكون جميعها في حدود 0.05-0.1 فولت من بعضها البعض عند الشحن الكامل. تشير الاختلافات الكبيرة إلى قضايا التوازن.

6. اختبار تشغيل/إيقاف MOSFET (فحص حماية التيار الزائد)

هذا الأمر أكثر تعقيدًا: عندما تكون العبوة مفتوحة، قم بتطبيق حمل متحكم فيه وراقب ما إذا كان الإخراج ينقطع قبل الأوان. إذا تعثر بسهولة حتى في ظل التيار العادي، فقد تكون الحماية من التيار الزائد معيبة.

7. الفحص البصري لنقاط الخطأ الشائعة

انظر عن كثب إلى لوحة BMS بحثًا عن البقع المحترقة أو وصلات اللحام المتشققة أو الصمامات المنفجرة أو المكونات التالفة. غالبًا ما تفسر علامات MOSFET الذائبة أو علامات الحروق الداكنة الانقطاعات المفاجئة.

إذا أشارت عدة اختبارات إلى BMS، فمن المحتمل أنك وجدت المشكلة.

أنواع أخطاء BMS الشائعة وكيفية التعامل معها

فيما يلي أخطاء BMS للدراجة الكهربائية الأكثر شيوعًا والإصلاحات الأساسية:

• تم تفعيل حماية التيار الزائد → يتم إغلاق نظام إدارة المباني (BMS) بعد التيار العالي (على سبيل المثال، تسلق التل). جرّب إعادة ضبط نظام إدارة المباني (BMS) بشكل بسيط: افصل البطارية لمدة 30-60 دقيقة، أو قم بقصر منافذ الشحن/التفريغ لفترة وجيزة (متقدم فقط إذا كنت تعرف الطريقة). يؤدي هذا غالبًا إلى مسح عمليات التأمين المؤقتة، ولكنه يعمل على إصلاح السبب الجذري مثل الاتصالات غير المكتملة.
• الدوائر المتكاملة منخفضة المقاومة (MOSFETs) التالفة → تعمل على تشغيل/إيقاف الطاقة. إذا احترقت أو فشلت، لا توجد طاقة الإخراج. يتطلب عادةً استبدال نظام إدارة المباني المعيب.
• مشكلات دائرة التوازن ← تنجرف الخلايا مع مرور الوقت. فحص المقاومات على أسلاك التوازن. التالفة تحتاج إلى استبدال BMS.
• المصهر المنفوخ → مصهر صغير في نظام إدارة المباني يحمي من الشورت. إذا ذابت، استبدلها بنفس التصنيف بالضبط.

بالنسبة لمعظم تلف الأجهزة، فإن إصلاح خطأ BMS للدراجة الكهربائية يعني تبديل اللوحة-ففي كثير من الأحيان لا يستحق الأمر لحام المكونات الصغيرة إلا إذا كنت من ذوي الخبرة.

متى يتم استبدال نظام إدارة المباني (BMS) أو البطارية بأكملها؟

ليست كل مشكلة تستحق الإصلاح. فكر في استبدال الدراجة الكهربائية BMS إذا:

تحتوي اللوحة على تلف واضح أو اختبارات فاشلة متعددة.

تكلفة قطع الغيار أكثر من 20-30% من تكلفة البطارية الجديدة.

يبلغ عمر مجموعتك أكثر من 3-4 سنوات، وقد تكون الخلايا قديمة على أي حال.

إذا كانت الخلايا نفسها جيدة (متوازنة وتحمل الجهد الكهربي)، فما عليك سوى تبديل نظام إدارة المباني (حوالي 20-50 دولارًا للأحجام الشائعة). ولكن إذا كانت الخلايا غير متساوية أو متدهورة، فابحث عن بديل كامل.

ابحث عن بطاريات الليثيوم-عالية الجودة مع تصميمات قوية لنظام إدارة المباني-ووحدات MOSFET أفضل، وموازنة نشطة، وميزات تشخيصية واضحة. تدوم هذه الأجهزة لفترة أطول، وتتعامل مع الأحمال الأعلى، وتجعل استكشاف الأخطاء وإصلاحها في المستقبل أسهل.

كيفية منع أعطال نظام إدارة بطارية الدراجة الإلكترونية- (نصائح الصيانة اليومية)

تقطع العادات الجيدة شوطًا طويلًا نحو إطالة عمر نظام إدارة المباني (BMS) لبطارية الليثيوم وتجنب المشكلات:

• اشحن بالشاحن الأصلي أو المطابق-لا يزيد الجهد الكهربي مطلقًا.
• قم بتخزينه بنسبة 40-60% من الشحن في مكان بارد وجاف (الدرجة المثالية 15-25 درجة / 59-77 درجة فهرنهايت).
• تجنب التصريفات الكاملة. توقف عن الركوب عندما تصل إلى 20-30٪ من اليسار.
• لا تترك الشاحن متصلاً باستمرار-بفصله بمجرد امتلاءه.
• تحقق من رصيد الخلية كل بضعة أشهر إذا كان بإمكانك الوصول إلى الأسلاك.
• استمتع بالقيادة بسلاسة-وتجنب التسارع الشديد المفاجئ الذي يؤدي إلى ارتفاع التيار.

يمكن لنصائح صيانة بطارية الدراجة الكهربائية هذه مضاعفة عمر الحزمة الخاصة بك.

التعليمات

هل يمكنني تجاوز BMS على بطارية دراجتي الكهربائية؟

لا-لا يوصى به بشدة. يمنع نظام إدارة المباني الشحن الزائد الخطير، والتفريغ الزائد-، والشورت الذي قد يتسبب في نشوب حريق. تجاوزه يهدد بتدمير الخلايا أو ما هو أسوأ.

ماذا لو كان ضوء خطأ BMS قيد التشغيل؟

جرب دورة التفريغ/الشحن الكاملة أو طريقة إعادة الضبط المذكورة أعلاه. إذا استمر الأمر، فاختبر كما هو موضح-من المحتمل أن يكون ذلك بسبب قفل الحماية أو مشكلة في الأجهزة.

كيف أختار بطارية دراجة كهربائية موثوقة؟

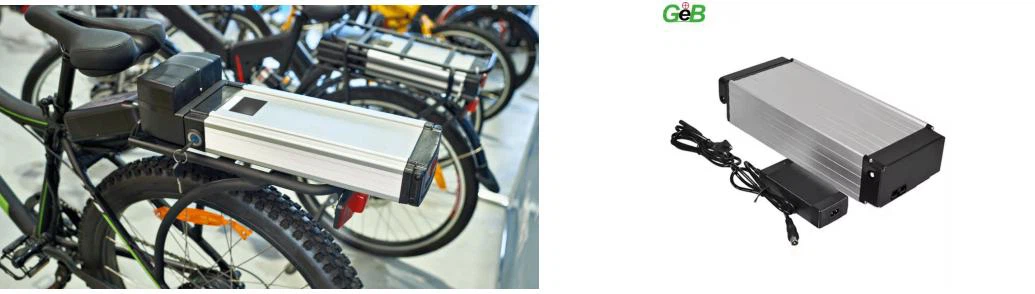

اختر الحزم التي تحتوي على-خلايا ذات علامة تجارية معروفة، ونظام إدارة المباني (BMS) للموازنة النشطة، ومواصفات الجهد الكهربي الواضحة، والمراجعات الجيدة لطول العمر. تكلف الخيارات المميزة مبلغًا أكبر مقدمًا ولكنها توفر المال على المدى الطويل-من خلال عدد أقل من الأخطاء وتحسين الأداء.

باتباع خطوات تشخيص BMS لبطارية ebike هذه، يمكنك غالبًا تحديد المشكلات وحلها دون إنفاق المئات على حزمة جديدة. ابدأ بسيطًا (فحص الجهد)، ثم تعمق أكثر إذا لزم الأمر. أعط الأولوية دائمًا للسلامة.

إذا واجهت قراءات محددة أثناء الاختبار، فلا تتردد في تدوينها-فالعديد من المشكلات لها إصلاحات مباشرة!
