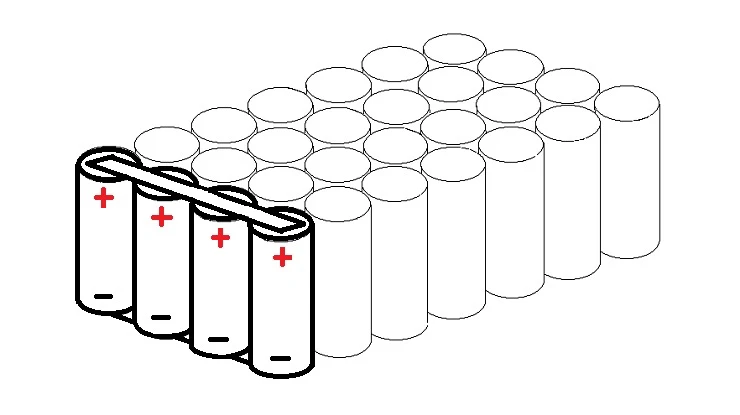

عند تصميم مجموعات البطاريات، يمكن أن يكون للاختيار بين التوصيل المتسلسل والمتوازي تأثيرًا كبيرًا على أداء البطارية وسلامتها وطول عمرها. يعد تصميم مجموعة البطاريات معقدًا ودقيقًا، ويتطلب فهمًا عميقًا لبعض القضايا الفنية الرئيسية. في هذه الورقة، تمت مناقشة التحديات الفنية في تصميم البطاريات المتسلسلة والمتوازية من عشرة جوانب، مثل اتساق البطارية ومعادلة الجهد والتيار وتصميم نظام الإدارة الحرارية.
1. البطارية غير متناسقة
يشير اتساق البطارية إلى تشابه كل وحدة بطارية من حيث السعة والجهد والمقاومة الداخلية ومنحنى التفريغ وما إلى ذلك. يمكن أن تتسبب الاختلافات في أداء البطارية في حدوث مشكلات في مجموعات البطاريات المتسلسلة أو المتوازية. على سبيل المثال، في التكوين المتسلسل، يتأثر الأداء العام لمجموعة البطاريات بالخلية الأسوأ؛ في التكوين المتوازي، يمكن أن تؤدي الاختلافات في الأداء إلى توزيع غير متساوٍ للتيار، مما يؤثر على عمر وكفاءة مجموعة البطاريات بأكملها.
مشكلة:في التكوين المتسلسل، إذا كانت إحدى البطاريات منخفضة، فلن تتمكن حزمة البطارية بأكملها من التفريغ تمامًا، مما يتسبب في إهدار الطاقة وانخفاض الكفاءة؛ في التكوين الموازي، يكون الحمل الحالي للبطاريات المختلفة مختلفًا، مما يؤدي بسهولة إلى ارتفاع درجة الحرارة المحلية وتدهور أداء البطاريات.
حل:
فحص البطارية:في عملية الإنتاج، يجب استخدام معدات اختبار عالية الدقة لفحص كل وحدة بطارية بدقة لضمان درجة عالية من الاتساق في المعلمات مثل السعة والجهد والمقاومة الداخلية. تشمل طرق الفحص الشائعة اختبار OCV (جهد الدائرة المفتوحة) واختبار المقاومة الداخلية واختبار السعة. تعمل هذه الاختبارات على التخلص بفعالية من البطاريات دون المستوى المطلوب وتجنب تجميع خلايا البطارية غير المتناسقة معًا.
تصميم دائرة الموازنة:دمج دوائر الموازنة النشطة أو السلبية في نظام إدارة البطارية (BMS). يمكن لدائرة الموازنة النشطة نقل الكهرباء من خلال المحاثة التبديلية أو السعة لتحقيق إعادة توزيع الطاقة في حزمة البطارية. تضبط الموازنة السلبية جهد البطارية عن طريق استهلاك الطاقة الزائدة. الموازنة النشطة معقدة ولكنها فعالة، ومناسبة لحزم البطاريات ذات السعة الكبيرة، والموازنة السلبية مناسبة لحزم البطاريات الصغيرة والمتوسطة الحجم.
2. توازن الجهد والتيار
في البطاريات المتسلسلة، تعد مشكلة معادلة الجهد هي المفتاح لضمان الشحن والتفريغ الموحد لكل خلية. ستؤدي حزمة البطارية بدون دائرة معادلة الجهد إلى زيادة شحن جزء من البطارية أو نقص شحنه، مما سيؤثر على عمر حزمة البطارية بالكامل. تواجه حزمة البطارية المتوازية مشكلة توازن التيار، ويؤدي اختلاف المقاومة الداخلية إلى توزيع تيار غير متساوٍ، مما يجعل بعض البطاريات تتحمل حمولة تيار أكبر بسهولة.
مشاكل محددة:قد تتسبب مجموعات البطاريات المتسلسلة ذات الجهد غير المتساوي في زيادة شحن بعض البطاريات وتلفها، أو استنفادها المبكر أثناء التفريغ؛ وسوف يؤدي التيار غير المتوازن لمجموعة البطاريات المتوازية إلى تسريع شيخوخة وحدة البطارية وتقصير عمر البطارية.
حل:
دائرة التوازن النشطة:من خلال الجمع بين المحاثات والمكثفات ورقائق التحكم، يتم نقل الطاقة بذكاء لتحقيق توازن الجهد الفعّال. يمكن لهذه الطريقة أن تقلل بشكل فعّال من الاستهلاك الداخلي للبطارية وتحسن كفاءة الشحن والتفريغ لحزمة البطارية بأكملها. تشمل طرق التوازن الشائعة موازنة السعة المتطايرة وموازنة المحاثة التبديلية. تحتاج إلى اختيار حل مناسب بناءً على سيناريو تطبيق البطارية.
دائرة المعادلة السلبية:من خلال المقاومة لاستهلاك الطاقة الزائدة للبطارية ذات الجهد العالي. هذه الطريقة بسيطة ومنخفضة التكلفة ولكنها منخفضة الكفاءة وتوليد الحرارة، ومناسبة للمعالجة المتوازنة لمجموعات البطاريات الصغيرة. أثناء التصميم، يجب الانتباه إلى أداء الطاقة وتبديد الحرارة للمقاوم لمنع ارتفاع درجة الحرارة المحلية أثناء عملية المعادلة.
3. تصميم نظام الإدارة الحرارية
ستولد البطارية قدرًا كبيرًا من الحرارة أثناء العمل، وخاصةً عندما يكون تفريغ التيار الكبير أكثر وضوحًا. إذا لم يتم توزيع الحرارة بشكل فعال، فسترتفع درجة حرارة البطارية تدريجيًا، مما يؤدي إلى انخفاض أداء البطارية وتقصير عمرها وحتى خطر الهروب الحراري.
مشاكل محددة:ستؤدي درجات الحرارة غير المتساوية إلى ارتفاع درجة حرارة بعض وحدات البطارية، مما يؤدي إلى زيادة المقاومة الداخلية، وتحلل الإلكتروليت ومشاكل أخرى، وحتى يؤدي إلى حريق حزمة البطارية.
حل:
مواد التوصيل الحراري وتصميم تبديد الحرارة:في تصميم حزمة البطارية، يمكن إضافة مواد ذات موصلية حرارية عالية، مثل ألواح تبديد الحرارة المصنوعة من سبائك الألومنيوم، ووسادات السيليكون الحرارية، وما إلى ذلك، والتي يمكنها تصدير الحرارة التي تولدها وحدة البطارية بسرعة. قم بتحسين قنوات تدفق الهواء داخل حزمة البطارية لتحسين تبديد الحرارة عن طريق الحمل الحراري الطبيعي أو الحمل الحراري القسري للمروحة. بالنسبة للتطبيقات عالية الطاقة، يمكن اعتبار تبديد الحرارة بالتبريد السائل، وتكون كفاءة تبديد الحرارة أعلى عن طريق امتصاص الحرارة من خلال سائل التبريد المتداول.

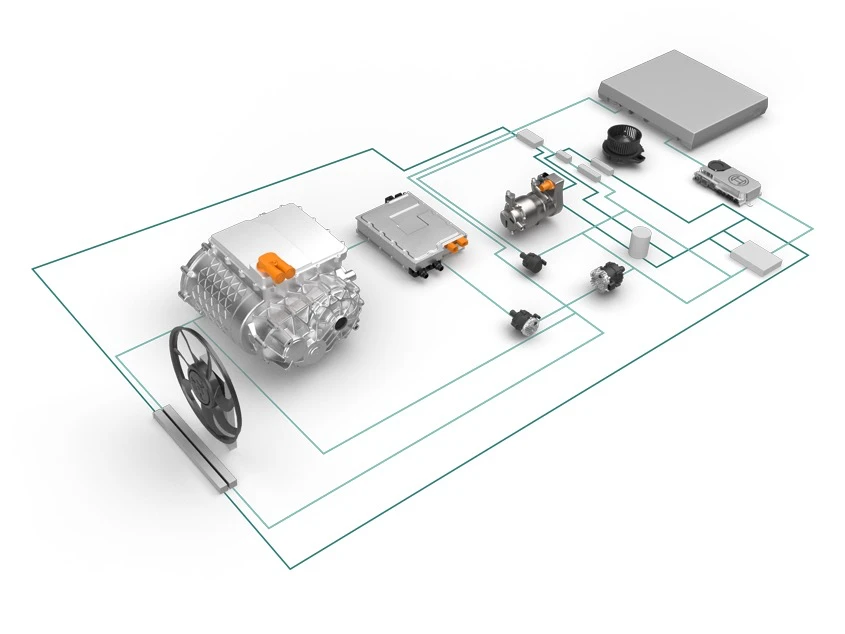

مراقبة درجة الحرارة والتبريد النشط:تم دمج مستشعر درجة الحرارة في نظام إدارة البطارية لمراقبة درجة حرارة كل خلية في الوقت الفعلي. إذا كانت درجة الحرارة مرتفعة للغاية، فإن النظام يقلل الحمل تلقائيًا أو يضبط مخطط تبديد الحرارة. في الوقت نفسه، يمكن لنظام التبريد الذكي تشغيل المروحة أو نظام التبريد السائل تلقائيًا وفقًا لحالة درجة حرارة البطارية لتجنب فشل البطارية الناجم عن ارتفاع درجة الحرارة.
4. التصميم الهيكلي لحزمة البطارية
لا ينبغي أن يضمن التصميم الهيكلي لحزمة البطارية استقرار وحدة البطارية فحسب، بل يجب أيضًا تحسين سهولة التوصيل الكهربائي وتبديد الحرارة والصيانة. سيؤدي التصميم الهيكلي غير المعقول إلى ضعف اتصال البطارية وتلف الاهتزاز وحتى حدوث ماس كهربائي ومشاكل أخرى.
مشاكل محددة: قد يؤدي الهيكل غير المعقول إلى ارتخاء البطارية وتآكلها وزيادة مقاومة التلامس الداخلي، مما يؤدي إلى ارتفاع درجة الحرارة المحلية وتدهور الأداء.
حل:
التصميم المعياري:يتيح تصميم حزمة البطارية المعيارية تعبئة وحدة بطارية واحدة بشكل مستقل وتوصيلها بسهولة، ويمكن استبدال الوحدة التالفة بسرعة لتحسين راحة صيانة حزمة البطارية. يتم اعتماد تصميم الهيكل الزلزالي بين الوحدات لتقليل تأثير القوة الخارجية على وحدة البطارية.
المواد الواقية وتحسين التصميم:استخدم رغوة ماصة للصدمات ووسادات مطاطية ومواد أخرى لتغليف وحدة البطارية لتقليل الصدمات الخارجية والصدمات. يجب أن تكون مواد الغلاف مقاومة للحريق والماء والتآكل ومواد عالية القوة مثل سبائك الألومنيوم أو الفولاذ المقاوم للصدأ أو البلاستيك الهندسي، ويجب تصميم فتحات التهوية ومبددات الحرارة لتحسين الإدارة الحرارية.

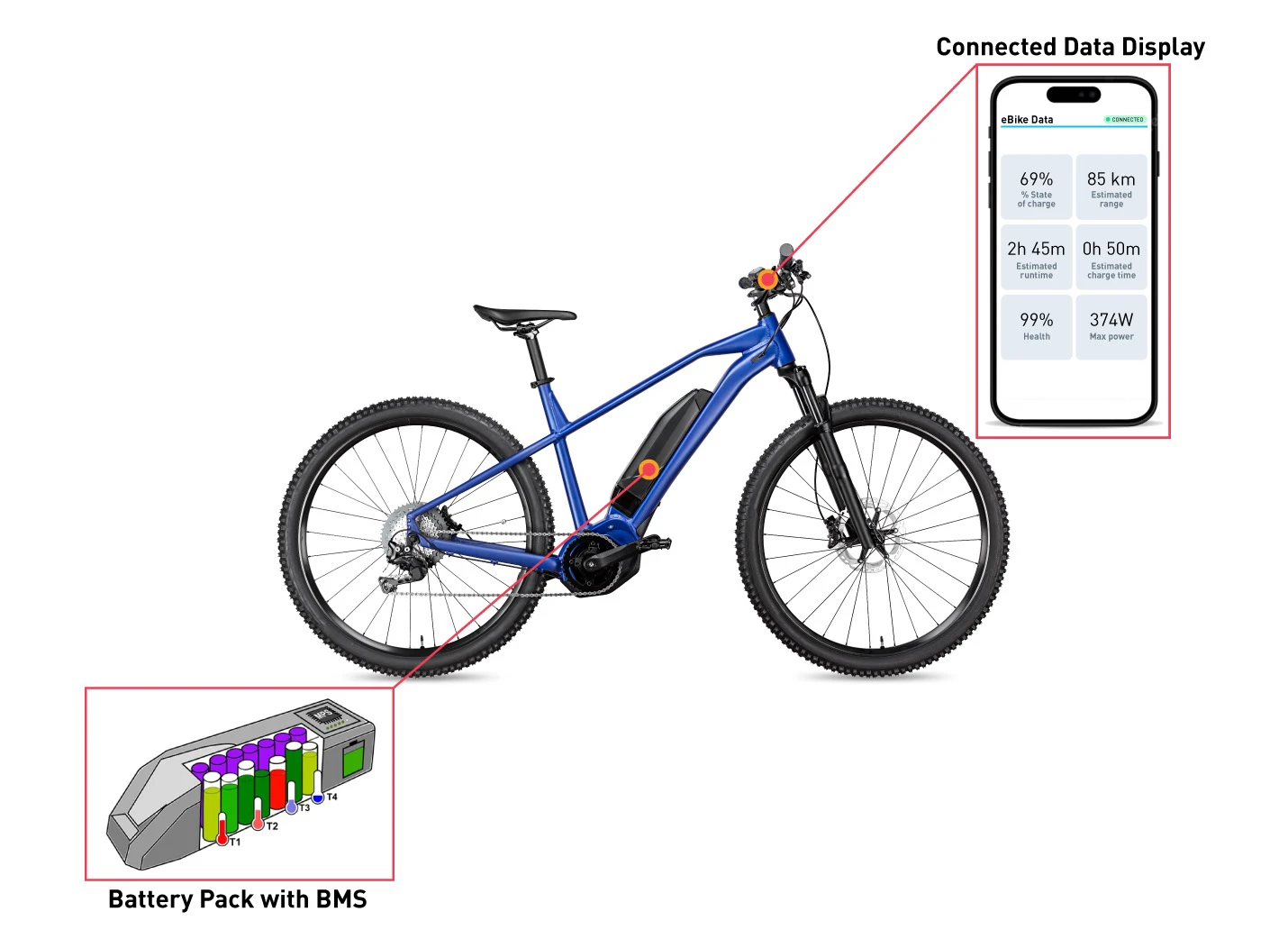

5. نظام إدارة البطارية (BMS)
نظام إدارة البطارية (BMS) هو مركز التحكم في حزمة البطارية، وهو المسؤول عن مراقبة وإدارة طاقة البطارية والجهد والتيار ومعلمات درجة الحرارة في الوقت الفعلي. تتضمن وظائف نظام إدارة البطارية موازنة البطارية وتشخيص الأعطال والتحكم في الشحن والتفريغ وما إلى ذلك. يحدد أدائه السلامة العامة وكفاءة حزمة البطارية.
مشاكل محددة: إذا لم يتم تصميم نظام إدارة البطارية بشكل صحيح، فقد لا يتم اكتشاف الحالة غير الطبيعية في الوقت المناسب، مما يؤدي إلى مشاكل مثل الشحن الزائد أو التفريغ الزائد أو ارتفاع درجة حرارة حزمة البطارية.
حل:
مستشعرات مراقبة عالية الدقة: تم تضمين مستشعرات عالية الدقة للجهد والتيار ودرجة الحرارة في نظام إدارة البطارية، والتي يمكنها اكتشاف معلمات حالة البطارية بدقة ونقلها إلى وحدة التحكم في نظام إدارة البطارية في الوقت الفعلي. تقوم وحدة التحكم بتحليل سلوك شحن وتفريغ البطارية وضبط التوازن من خلال خوارزميات مدمجة لضمان سلامة النظام.
الخوارزميات الذكية وتحليل البيانات: يتم استخدام خوارزميات إدارة البطارية المتقدمة، مثل الشبكات العصبية والتعلم الآلي وغيرها من التقنيات، لتحليل بيانات استخدام البطارية للتنبؤ بحالة البطارية وعمرها المتبقي. بناءً على نتائج تحليل الخوارزمية، يعمل BMS بنشاط على تحسين استراتيجية الشحن والتفريغ لزيادة عمر البطارية إلى أقصى حد.
6. تصميم دائرة حماية البطارية
دائرة حماية البطارية هي إجراء أمان مهم لمنع زيادة الجهد وانخفاض الجهد وقصر الدائرة والتيار الزائد لحزمة البطارية. إذا لم يكن لحزمة البطارية دائرة حماية مناسبة، فمن السهل أن تسبب خطرًا في الحالات القصوى، وسوف تتسبب في نشوب حريق أو انفجار في الحالات الخطيرة.
مشاكل محددة: قد تؤدي دائرة الحماية المفقودة أو المصممة بشكل سيئ إلى تلف البطارية أثناء الشحن والتفريغ، أو فشلها في قطع التيار أثناء حدوث ماس كهربائي.
حل:
آلية حماية متعددة: تصميم ودمج دوائر حماية متعددة، بما في ذلك حماية الجهد الزائد، وحماية الجهد المنخفض، وحماية التيار الزائد، وحماية الدائرة القصيرة، وما إلى ذلك. تم تصميم كل دائرة حماية للعمل بشكل مستقل عن نظام إدارة البطارية، مما يضمن حماية البطارية في حالة فشل الدائرة الرئيسية. على سبيل المثال، يمكن تصميم حماية التيار الزائد من خلال الجمع بين أنبوب MOS والصمامات السريعة لتحقيق وظيفة انقطاع الطاقة اللحظية.
تصميم الحماية والعزل ثنائي الاتجاه: يمكن لتصميم دائرة الحماية ثنائية الاتجاه مراقبة عملية شحن وتفريغ البطارية في وقت واحد لمنع البطارية من التأثر بالتشوهات في الشاحن ونهاية الحمل. تم تصميم دائرة العزل بين مجموعات البطاريات لتجنب تدفق التيار العكسي بين خلايا البطارية وتحسين السلامة الكهربائية بشكل عام.
7. الكفاءة وفقدان الطاقة
يأتي فقدان الطاقة في تصميم البطارية المتوازية المتسلسلة بشكل أساسي من المقاومة الداخلية ومقاومة الموصل واستهلاك الطاقة لنظام إدارة البطارية ودائرة الحماية. عند التشغيل بتيار مرتفع، ستزداد هذه الخسائر بشكل أكبر، مما يقلل بشكل مباشر من الكفاءة الكلية وتحمل حزمة البطارية.
المشاكل المحددة: سيؤدي انخفاض الكفاءة إلى عمر بطارية أقصر، مما يؤثر على تجربة الاستخدام الفعلية للجهاز، كما سيؤدي فقدان الطاقة على المدى الطويل إلى زيادة حرارة حزمة البطارية.
حل:
مواد التوصيل المحسنة: استخدم مواد توصيل منخفضة المقاومة وعالية التوصيل مثل رقائق النحاس أو شرائح النحاس المطلية بالقصدير أو شرائح سبائك الألومنيوم. قم بتحسين عملية اللحام، من خلال اللحام بالليزر واللحام بالموجات فوق الصوتية وغيرها من التقنيات المتقدمة لضمان ثبات نقطة التوصيل ومقاومتها المنخفضة، وتقليل فقدان الطاقة الكهربائية عند نقطة التوصيل.
تحسين كفاءة الطاقة في نظام إدارة البطاريات: يجب تصميم نظام إدارة البطاريات مع مراعاة تحسين كفاءة الطاقة لتجنب استهلاك الطاقة غير الضروري. قلل من استهلاك الطاقة في نظام إدارة البطاريات نفسه من خلال استخدام شرائح منخفضة الطاقة وأوضاع السكون الذكية. يمكن أيضًا إضافة وحدات استعادة الطاقة إلى نظام إدارة البطاريات لاستعادة وإعادة استخدام الطاقة الزائدة داخل حزمة البطارية لتحسين كفاءة الطاقة الإجمالية.
8. السلامة والموثوقية
تحتاج حزم البطاريات إلى التعامل مع مجموعة متنوعة من البيئات القاسية مثل الاهتزاز والصدمات ودرجات الحرارة المرتفعة أثناء الاستخدام الفعلي، كما أن تصميم البطاريات من حيث السلامة والموثوقية أمر بالغ الأهمية. قد يؤدي فشل بطارية واحدة إلى حدوث مشكلات في حزمة البطاريات بأكملها، مما يؤدي إلى فشل المعدات وحتى تعريض سلامة المستخدم للخطر.
مشاكل محددة: يمكن أن ينتشر فشل أي وحدة في مجموعة البطارية، مما يؤدي إلى فشل مجموعة البطارية بشكل عام أو وقوع حادث يتعلق بالسلامة.
حل:
الحماية متعددة الطبقات والتصميم الاحتياطي: عند تصميم مجموعات البطاريات، يجب مراعاة الحماية متعددة الطبقات، مثل إضافة مكونات السلامة مثل أقسام الحرائق والصمامات المقاومة للانفجار إلى التصميم الهيكلي. يسمح التصميم الاحتياطي لبقية البطارية بالعمل بشكل صحيح عند فشل بعض الوحدات، وبالتالي تحسين السلامة العامة.
اختبار صارم وشهادة: تحتاج مجموعات البطاريات إلى الخضوع لاختبارات صارمة للتكيف البيئي قبل الإنتاج، بما في ذلك اختبار الاهتزاز، واختبار السقوط، واختبار الدورة الحرارية، وما إلى ذلك. من خلال UL وCE وUN38.3 وغيرها من الشهادات الدولية، لضمان أن مجموعة البطاريات تلبي معايير السلامة الدولية، وتعزيز ثقة المستخدم.
9. ميزات الاستجابة الديناميكية
تحتاج حزم البطاريات إلى الاستجابة بسرعة لتغيرات الحمل لضمان استقرار الجهاز. ستؤدي حزمة البطاريات ذات الاستجابة الديناميكية البطيئة إلى عدم استقرار تشغيل الجهاز وتقلبات كبيرة في الجهد، مما يؤثر على تجربة المستخدم.
مشاكل محددة: قد تؤدي الاستجابة غير الكافية للبطارية إلى تسريع الجهاز وإبطائه، أو ظاهرة انخفاض الجهد عند تغير الحمل بشكل كبير.
حل:
اختيار البطارية عالية السرعة: اختر خلايا البطارية عالية السرعة ذات خصائص الاستجابة الديناميكية الممتازة، والتي يمكنها ضبط الناتج بسرعة عندما يتغير الحمل بسرعة. بالاقتران مع خوارزمية الاستجابة السريعة لنظام إدارة البطارية، يمكن تحسين خصائص الناتج الديناميكية للبطارية بشكل أكبر.
مرشح المحاثة وتعويض السعة: تم تصميم شبكة مرشح المحاثة وتعويض السعة عند الطرف الخارجي لحزمة البطارية لتقليل تقلبات الجهد وتحسين قدرة الاستجابة الديناميكية للبطارية. يخفف هذا التصميم من تقلبات الجهد ويضمن التشغيل المستقر للمعدات في ظل اختلافات الحمل العالية.
10. تكنولوجيا التوصيل واختيار المواد
يحتاج جزء التوصيل في حزمة البطارية إلى أداء كهربائي وحراري ممتاز. سيؤدي التوصيل السيئ إلى زيادة المقاومة وتسخين التلامس وحتى الذوبان، مما قد يؤدي إلى فشل حزمة البطارية في الحالات الخطيرة.
مشاكل محددة: قد تؤدي مواد التوصيل غير المناسبة أو العملية الرديئة إلى زيادة مقاومة حزمة البطارية، مما يتسبب في ارتفاع درجة الحرارة محليًا، مما يؤدي إلى فقدان الطاقة ومخاطر السلامة.
حل:

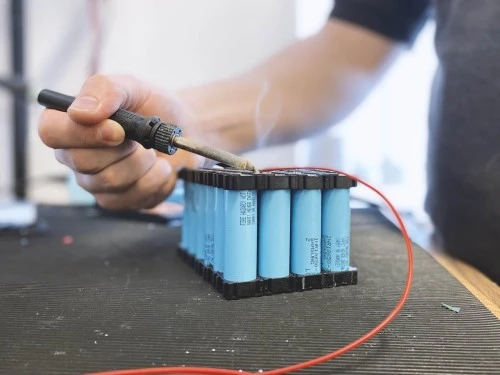

اختر موصلات وتقنيات لحام عالية الجودة: تُستخدم طرق اللحام مثل اللحام بالليزر أو اللحام بالموجات فوق الصوتية بشكل شائع في توصيلات حزمة البطاريات. تضمن هذه الطرق مقاومة منخفضة وقوة ميكانيكية عالية في موقع التوصيل وتتجنب ضعف الاتصال بسبب الاهتزاز أو تغيرات درجة الحرارة.
استخدم مواد العزل المقاومة للحرارة: يجب تغليف أجزاء التوصيل في حزمة البطارية بمواد عزل مقاومة للحرارة ومقاومة للتآكل، مثل الشريط المقاوم للحرارة وأنابيب التفلون المعزولة. يمكن لهذه المواد منع حدوث ماس كهربائي أو تسرب عند التوصيل بشكل فعال وتحسين سلامة وعمر خدمة حزمة البطارية.
